AP ＝一折的開度 =(x·2）-8
SM ＝纖維厚度^*
SS ＝加強板厚^*
SF ＝法蘭厚度^*
NP ＝褶的數目 =P.A./AP+2

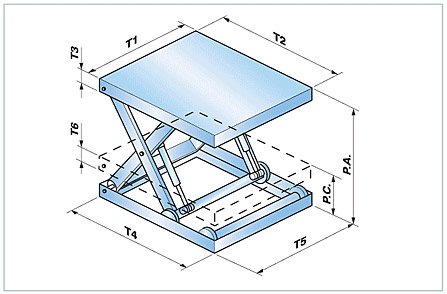

P.C.=(SM.8+SS)^*NP+(SF^*·2)

例如 :
數據:折疊高度=15mm
打開長度=1000mm

opening of 1 fold = ( 15×2 ）-8 =22
一褶的開度＝1000/22+2 = 48

閉合長度=(0.25^*×8+1^*)×48+( 2^***×2 )
閉合長度=3×48+4=148
閉合長度 =148mm

我們假定纖維材料的代碼為“TEMAT151” .
我們假定加強板的厚度為1 毫米
我們假定法蘭的厚度為2 毫米．

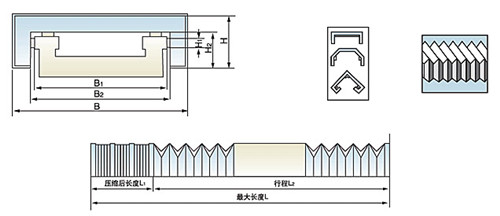

代號

名稱

數據

備注

護罩結構材料

L

拉伸后長度

面料

尼龍革或三防布

L₁

壓縮后長度

支撐

PVC 片材（每格一片）

L₂

行程長度

連接板

樹脂板、鐵板

B

防護罩總寬

滑輪

銅或尼龍軸承

B₁

導軌寬度

-

B₂

護罩內部寬度

配套機床型號

-

H

護罩總高度

訂貨單位

-

H₁

導軌高度

聯系人

-

H₂

護罩內部高度

聯系電話

-

注：1 用戶訂貨時只要填明以上數據、選定材料．我公司代為設計制造。
2 如用戶對護罩型式有特殊要求．我公司可與用戶協商設計，滿足要求。
3 每種防護罩填寫一張。如樣本不夠，可復印填寫。

X

AP

PCP

材料

顏色r

相關代碼

38

55

10

PVC/PU
PVC/PU

黃/黑
黑

DM -PU -G
DM -PU -N

67

100

10

PVC PVC

黃/ 黑
黑

DM - PU -G
DM -PU -N

89

125

10

PVC

黃/黑

DM -PU -G
